Dlaczego standardowe gniazdko nie wystarczy do ładowania auta elektrycznego i jak przygotować domową instalację

Podłączanie samochodu elektrycznego bezpośrednio do zwykłego gniazdka garażowego to rozwiązanie obarczone poważnym ryzykiem technicznym. Baterie współczesnych pojazdów mają pojemność kilkudziesięciu kilowatogodzin, co przy użyciu fabrycznej ładowarki o mocy około 2,3 kilowata oznacza nieprzerwany pobór prądu przez dobę lub dłużej. Standardowe gniazdko typu Schuko nie jest przystosowane do ciągłego obciążenia maksymalną mocą przez wiele godzin. Domowe obwody gniazd wtykowych projektuje się z myślą o krótkotrwałej pracy urządzeń takich jak odkurzacz czy elektronarzędzia. Wielogodzinny przepływ wysokiego prądu powoduje drastyczny wzrost temperatury samych styków, a także przewodów ukrytych w ścianie. W skrajnych przypadkach zjawisko to prowadzi do stopienia izolacji i wybuchu pożaru, co całkowicie dyskwalifikuje takie gniazdko jako stały punkt zasilania pojazdu.

Fizyka obciążenia a rola dedykowanego obwodu

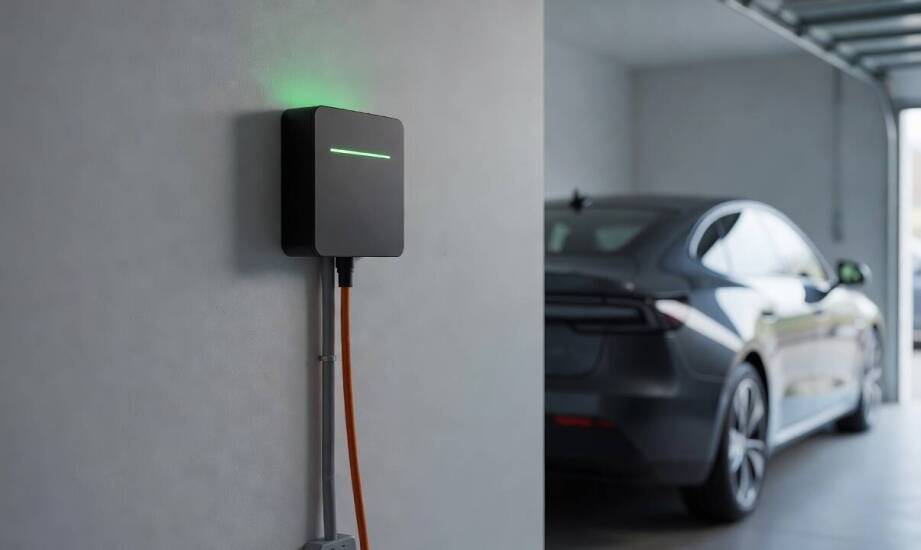

Zjawiska cieplne zachodzące w instalacji elektrycznej poddanej długotrwałemu stresowi mają charakter destrukcyjny. Pod wpływem wysokiej temperatury metalowe elementy gniazdka utleniają się, a izolacja przewodów powoli traci swoją elastyczność. Każde poluzowanie styków natychmiast zwiększa oporność punktową, co skutkuje generowaniem jeszcze większej ilości ciepła wewnątrz puszki instalacyjnej. Z tego powodu bezpieczne ładowanie pojazdu wymaga instalacji naściennej stacji typu wallbox zasilanej z całkowicie oddzielnego obwodu. Typowe instalacje domowe, w których kilka gniazd dzieli ten sam przewód i bezpiecznik, nie wytrzymają jednoczesnego obciążenia ładowarką i innymi mocnymi sprzętami.

Stacja ładowania pobiera zazwyczaj od 7 do 11 kilowatów, co wymusza zastosowanie rygorystycznych środków ochrony aparatury. Dedykowany obwód musi być chroniony własnym wyłącznikiem nadprądowym oraz zabezpieczeniem różnicowoprądowym o prądzie zadziałania nie większym niż 30 miliamperów. Aparat różnicowoprądowy, najczęściej typu A lub ewoluującego standardu B, potrafi wykryć asymetrię prądów o charakterze stałym i błyskawicznie odciąć zasilanie. Chroni to budynek przed konsekwencjami zwarcia, a użytkownika przed porażeniem w przypadku uszkodzenia kabla ładującego. Fizyczna izolacja tego obwodu na poziomie rozdzielnicy gwarantuje również, że ewentualna awaria w obrębie garażu nie pozbawi prądu reszty domu.

Weryfikacja przydziału mocy i trasy kablowe

Zainstalowanie stacji o mocy 11 kilowatów diametralnie zmienia bilans energetyczny całego budynku. Właściciel nieruchomości staje przed koniecznością sprawdzenia aktualnego przydziału mocy przyłączeniowej u lokalnego operatora sieci dystrybucyjnej. Przyjmuje się, że dla sprawnej obsługi wallboxa oraz urządzeń takich jak pompa ciepła czy płyta indukcyjna moc przyłączeniowa powinna wynosić co najmniej 16,5 kilowata. Jeśli analiza umowy z dostawcą wykaże niższe wartości, konieczne staje się formalne złożenie wniosku o zwiększenie przydziału. Procedura ta wiąże się z jednorazową opłatą za każdy dodatkowy kilowat oraz późniejszym dostosowaniem zabezpieczenia przedlicznikowego do nowych parametrów pracy sieci.

Przed ostatecznym wyborem i zakupem stacji ładującej domowa rozdzielnica wymaga szczegółowego przeglądu. Konstrukcja musi posiadać wolne miejsce na szynach DIN oraz odpowiedni stan techniczny głównych aparatów łączeniowych. Profesjonalna ocena istniejącej tablicy bezpiecznikowej to zadanie dla uprawnionego elektryka, który weryfikuje parametry zwarciowe i ostatecznie kwalifikuje instalację do modernizacji. Tylko specjalista potrafi poprawnie ocenić, czy główny wyłącznik prądu wytrzyma planowane obciążenie.

Prowadzenie trasy zasilającej od głównej tablicy do miejsca montażu ładowarki narzuca instalatorom określone rygory technologiczne. Kluczowy pozostaje dobór przekroju żył miedzianych, który dla trójfazowej stacji 11-kilowatowej wynosi minimum 2,5 milimetra kwadratowego. Przyszłościowe przygotowanie punktu pod urządzenie o mocy 22 kilowatów wymusza z kolei zastosowanie kabli o przekroju 6 milimetrów kwadratowych. Sam sposób ułożenia przewodu zależy od docelowej lokalizacji urządzenia. Wewnątrz garażu kable prowadzi się w sztywnych rurkach instalacyjnych, korytkach lub umieszcza głęboko pod tynkiem. Jeśli stacja zawiśnie na zewnętrznej elewacji, instalacja wymaga użycia przewodów odpornych na promieniowanie ultrafioletowe i wahania temperatur. Długie trasy ziemne wiążą się natomiast z koniecznością zakopania kabla w specjalnej karbowanej rurze osłonowej poniżej strefy przemarzania gruntu.

Odpowiednie zaplanowanie całej infrastruktury zdejmuje z użytkownika obawy o stabilność zasilania podczas nocnego uzupełniania baterii. Ścisłe przestrzeganie technicznych wymogów dotyczących wydzielonego obwodu, właściwych przekrojów miedzi i certyfikowanej aparatury ochronnej determinuje bezawaryjną pracę urządzenia. Właściwie poprowadzona trasa kablowa i poprawnie skonfigurowana rozdzielnica gwarantują stabilny proces ładowania bez ryzyka uszkodzenia instalacji w budynku.
