Jak równoczesne rurowanie i wiercenie świdrem ciągłym wpływają na geometrię oraz szczelność palisady w głębokim wykopie

Wybór odpowiedniej kolejności rurowania i wiercenia świdrem ciągłym bezpośrednio determinuje geometrię oraz stopień wodoszczelności obudowy głębokiego wykopu. Zastosowanie techniki podwójnej głowicy zmienia sposób współpracy narzędzia z gruntem. Klasyczne metody formowania elementów betonowych często powodują rozluźnienie struktury podłoża w bezpośrednim sąsiedztwie otworu. Odwrócenie tego niekorzystnego procesu i wymuszenie jednoczesnego wprowadzania stalowej rury stabilizuje ściany na każdym etapie pogrążania. Ścisła kontrola objętości wydobywanego urobku zapobiega powstawaniu niebezpiecznych pustek wokół tworzonego trzpienia. Właściwe ułożenie mieszanki i precyzyjne frezowanie elementów pierwotnych zależą od bezwzględnego utrzymania pionowej trajektorii. Inżynierowie geotechnicy muszą uwzględniać ten sprzętowy aspekt przy projektowaniu masywnych konstrukcji oporowych w trudnych warunkach wodnych.

Mechanika pracy świdra i rury osłonowej

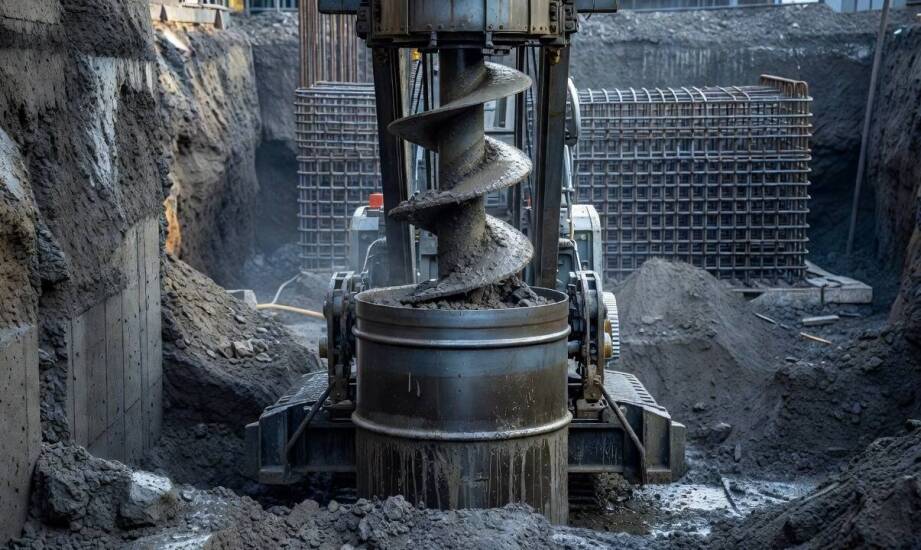

Maszyna fundamentowa wykorzystuje podwójną głowicę obrotową, która napędza zintegrowane narzędzia w przeciwnych kierunkach. Świder ciągły obraca się w prawo, podczas gdy zewnętrzna powłoka zagłębia się z ruchem w lewo. Taki mechanizm podnosi dokładność wykonania prac. Odpowiednio dobrana rura osłonowa zapewnia stateczność otworu w czasie wiercenia i zapobiega nadmiernemu wybieraniu materiału z otoczenia. Kontrolowane przemieszczanie urobku do wnętrza stalowych zwojów eliminuje zjawisko osłabiania strefy przyległej. Głowica wiertnicy pozwala operatorowi na niezależne dobieranie prędkości obrotowej i siły docisku dla poszczególnych elementów. Ułatwia to pokonywanie warstw o różnym stopniu zagęszczenia.

Wiercenie z jednoczesnym zabezpieczeniem ścian rurą chroni wykop przed nagłym wdarciem się wody pod wysokim ciśnieniem. Faza formowania betonowego trzpienia następuje tuż po osiągnięciu rzędnej projektowej dna. Maszyna powoli i jednostajnie podnosi świder do góry. Przez jego pusty rdzeń tłoczy się pod odpowiednim ciśnieniem przygotowaną wcześniej mieszankę. Zewnętrzna powłoka stalowa pozostaje w gruncie nieco dłużej podczas tego cyklu. Tworzy ona tymczasowy szalunek rurowy. Powłoka ta chroni świeży zaczyn przed wypłukaniem lub przypadkowym wymieszaniem z drobinami iłu. Technika obustronnego obrotu utrzymuje stały wymiar poprzeczny na całej wysokości kolumny. Wykonawca omija w ten sposób problem lokalnych przewężeń. Ogranicza też ryzyko klawiszowania sąsiednich sekcji, co często zagraża statyce pionowej ściany podczas docelowego odkopu.

Zbrojenie, geometria i warunki gruntowe

Jakość przygotowania koszy zbrojeniowych oraz utrzymanie ciągłości ciśnienia betonu decydują o ostatecznym bezpieczeństwie obudowy. Operatorzy wiertnic formują najpierw sekcję pali pierwotnych. Elementy te powstają zazwyczaj z betonu o niższej wytrzymałości na ściskanie. Zawierają też niekiedy specjalne domieszki chemiczne opóźniające proces wiązania. Zabieg ten ułatwia głowicy późniejsze cięcie krawędzi. Następnie w wolne przestrzenie wprowadza się narzędzia, by wywiercić otwory pod w pełni zbrojone pale wtórne. Prawidłowo zaplanowana Palisada vdw wymaga bardzo precyzyjnego pozycjonowania sprzętu na platformie roboczej, aby zachować zakładany układ sieczny. Odległość osiowa między sąsiadującymi kolumnami przyjmuje wartość mniejszą od ich nominalnej średnicy. Ten kluczowy parametr zależy od rygorystycznych wytycznych projektowych i specyfiki zbadanego gruntu. Poprawne wyliczenie dystansu pozwala na odpowiednie wyfrezowanie bocznych ścian elementów pierwotnych i uformowanie wodoszczelnego zamka.

Agresywne parcie wody wymusza wprowadzanie dłuższego zakotwienia poniżej dna oraz stosowanie przekrojów przekraczających niekiedy 800 milimetrów. Z kolei gęsta zabudowa miejska narzuca inżynierom zupełnie inny rygor operacyjny. Doświadczone brygady geotechniczne uruchamiają ciężki sprzęt wiertniczy w wąskich przestrzeniach między budynkami. Realizujące skomplikowane obiekty inżynieryjne Przedsiębiorstwo Robót Inżynieryjnych Żyrardów wykorzystuje tę metodę do obudowy głębokich kondygnacji w bezpośrednim sąsiedztwie starych kamienic. Całkowity brak wstrząsów dynamicznych w trakcie wiercenia chroni osłabione konstrukcje sąsiadujących budynków przed zarysowaniami ścian i groźnym osiadaniem. Skuteczne zabezpieczenia w nawodnionych piaskach i plastycznych glinach opierają się na ciągłym przenikaniu się kolumn betonowych. Powstała w ten sposób gęsta bariera zatrzymuje parcie mas ziemnych.

Równoczesne operowanie rurą i wewnętrznym świdrem znacząco podnosi stabilność harmonogramu na placach o skomplikowanej geologii. Wyeliminowanie drgań i pełna kontrola nad ilością urobku zabezpieczają podziemną infrastrukturę wodno-kanalizacyjną przed zniszczeniem. Zespoły projektowe muszą jednak stale analizować napływające dane z przewiertów próbnych. Niespodziewana obecność twardych bloków skalnych albo ekstremalne przepływy wód podziemnych wymuszają czasem korektę średnic i rozstawu kolumn. W najtrudniejszych przypadkach wykonawcy uzupełniają gotową barierę ciśnieniowymi iniekcjami gruntu, co gwarantuje całkowitą izolację dna przed rozpoczęciem właściwych prac konstrukcyjnych.
